IGS-1600T обеспечивает высокий уровень защиты от электромагнитных помех и сильных электрических скачков, которые обычно встречаются на производственных площадках или в шкафах управления движением на обочине.
В коммутаторе IGS-1600T имеется интегрированный источник питания с широким диапазоном напряжений (от 12 до 48V пост. тока или 24V переменного тока). Имея возможность работать в широком температурном диапазоне от -40 до 75 градусов, IGS-1600T можно разместить практически в любой сложной среде. Кроме того, IGS-1600T позволяет выполнять монтаж на DIN-рейке или на стене для эффективного использования места в шкафах.

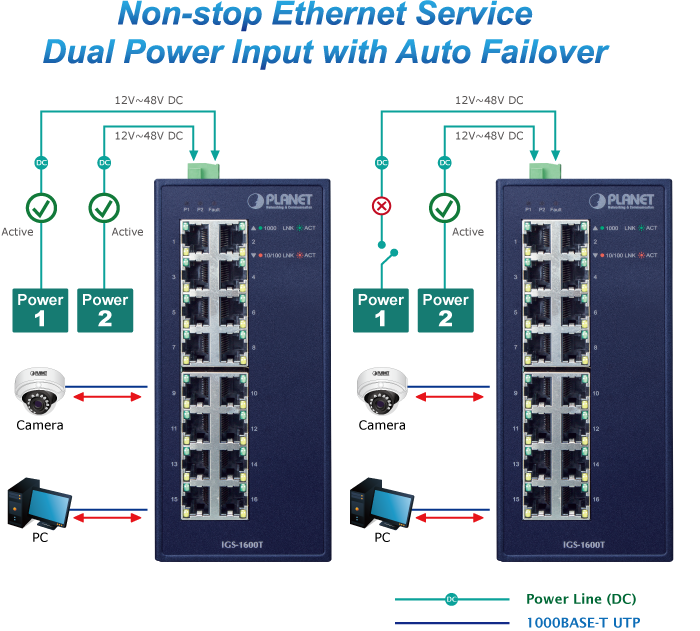

Возможность подключения 2 источников питания
Коммутатор IGS-1600T. включенный в сеть автоматизации заказчика для повышения надежности и бесперебойной работы системы. В приведенном ниже примере, когда блок питания 1 не работает, аппаратная функция аварийного переключения на резервный ресурс будет активирована автоматически для сохранения питания IGS-1600T через блок питания 2 в качестве альтернативы без перерыва в работе.
Коммутатор IGS-1600T, интегрированный с передовыми экологичными сетевыми технологиями и энергосбережением на основе протокола IEEE 802.3az, способен обеспечить экономию электроэнергии до 50% и эффективно поддерживать высокую производительность. Технология энергосбережения Link Down позволяет IGS-1600T автоматически регулировать энергопотребление портов, которые отключены или не подключены к сетевому устройству. Интеллектуальная шкала мощности – это интеллектуальный алгоритм, который активно определяет соответствующий уровень мощности на основе длины кабеля. При подключении IGS-1600T к кабелю Ethernet длиной менее 20 м устройство может получить максимальную экономию электроэнергии, поскольку IGS-1600T автоматически обнаружит длину кабеля Ethernet и снизит энергопотребление.
Технические характеристики IGS-1600T
| Gigabit Ethernet Switch Copper Ports | 16 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 32Gbps (non-blocking) |
| Throughput (packet per second) | 23.81Mpps@ 64 bytes |
| Address Table | 8K entries, automatic source address learning and aging |
| Shared Data Buffer | 4.1Mbits |
| Flow Control |
IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
| Jumbo Frame | 10Kbytes |
| ESD Protection | 6KV DC |
| Enclosure | IP30 metal case |
| Installation | DIN-rail kit and wall-mount kit |

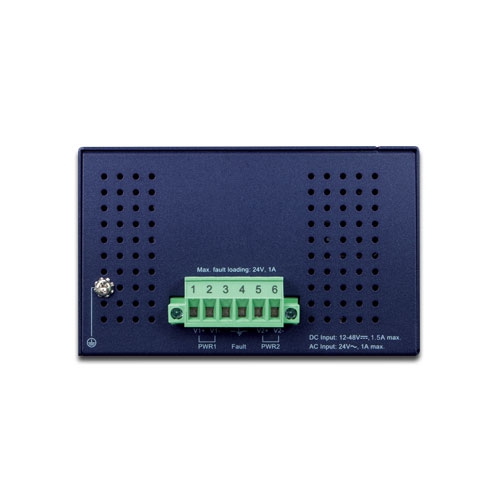

| Connector |
Removable 6-pin terminal block for power input - Pin 1/2 for Power 1 - Pin 3/4 for fault alarm - Pin 5/6 for Power 2 |
| Alarm |
One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| Dimensions (W x D x H) | 66 x 107 x 152 mm |
| Weight | 743g |
| Power Requirements |
Dual 12~48V DC 24V AC |
| Power Consumption |
DC input: Max. 3.4 watts/11.6BTU (System on) Max. 8.7 watts/29.7BTU (Full loading) AC input: Max. 5 watts/17BTU (System on) Max. 13.99 watts/47.8BTU (Full loading) |
| Standards Conformance | |
|---|---|
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Stability Testing |
IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
| Standards Compliance |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x flow control and back pressure IEEE 802.1p Class of Service IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Environment | |
| Operating Temperature | -40 ~ 75 degrees C |
| Storage Temperature | -40 ~ 85 degrees C |
| Humidity | 5 ~ 95% (non-condensing) |
