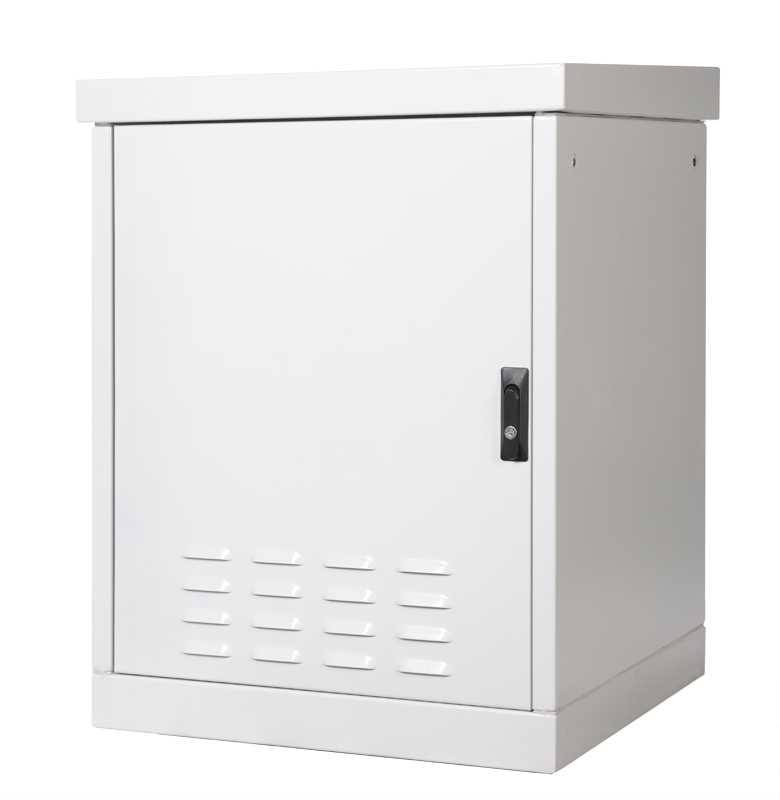

Всепогодные напольные шкафы ШТВ-1

Напольный всепогодный шкаф предназначен для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, обеспечивают защиту от воздействий окружающей среды и несанкционированного доступа. Уровень защиты IP54, IP65.
Заказать товар Запросить скидку

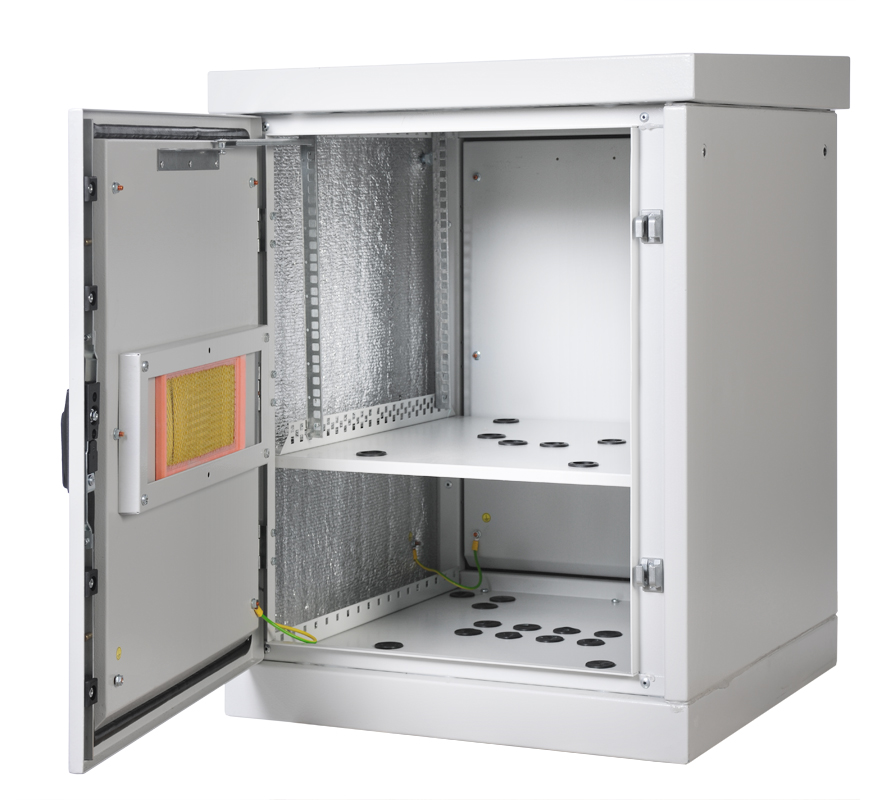

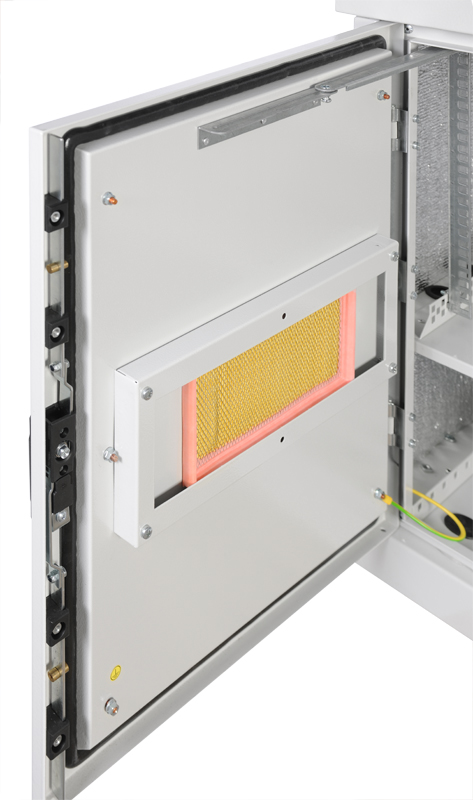

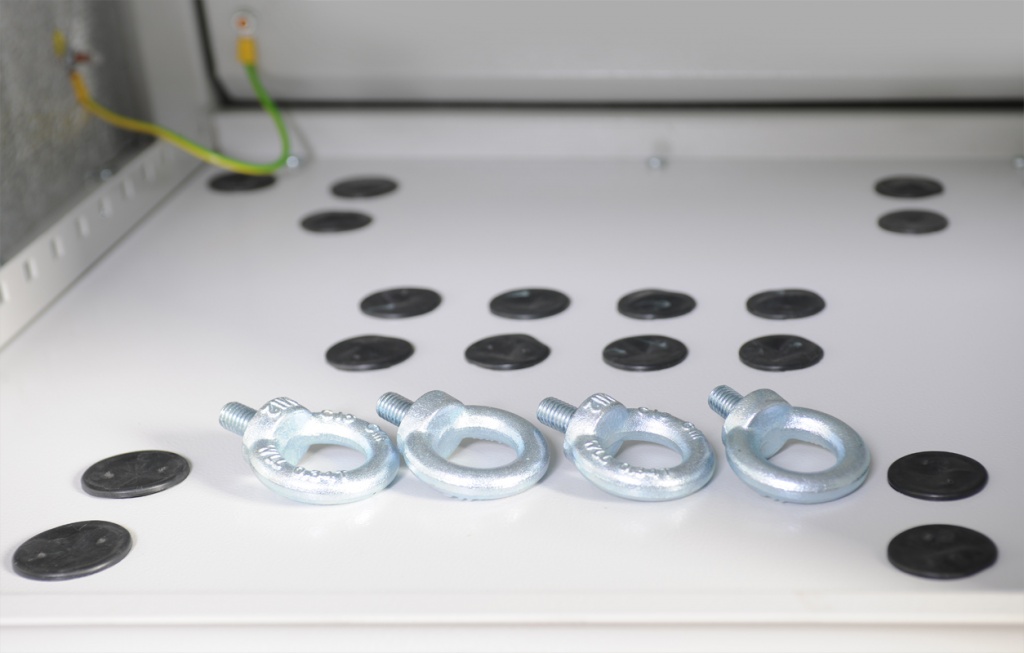

Шкаф серии ШТВ-1 состоит из двух отсеков: телекоммуникационного и отсека питания. Корпус шкафа имеет металлическую конструкцию, внутри покрыт термоизоляционным материалом. Отсеки разделены съемной горизонтальной полкой с защищенными кабельными вводами. Верхняя часть корпуса подготовлена для установки вентиляторного модуля, имеет фильтрующий элемент и транспортировочные рым-болты. Корпус комплектуется передней дверью и задней стенкой. Дверь выполнена из стали 2мм, имеет пенорезиновый уплотнитель, заполнена теплоизоляционным материалом. Снабжена ограничителем, фиксируются ригельным замком. Имеет жалюзи и фильтрующий элемент, подготовлена для установки вентилятора.

Крыша шкафа высотой 75мм., не съемная, имеет выступы по отношению к корпусу и незначительный уклон для предотвращения скапливания осадков.

Цоколь шкафа высотой 70мм., выполнен из стали, имеет сварную конструкцию, зафиксирован винтами к корпусу. Кабельные вводы защищены заглушками с уплотнителем. Предусмотрено крепление шкафа к подготовленному основанию анкерными болтами.

Модули имеют следующие особенности. Телекоммуникационный модуль стандартно комплектуется двумя парами вертикальных направляющих. Доступ к оборудованию предусмотрен с передней стороны шкафа через дверь с пенорезиновым уплотнителем. Возможна организация доступа к оборудованию с двух сторон предусматривающая установку двери вместо задней стенки (по предварительному заказу на данных условиях).

Отсек питания расположен в нижней части телекоммуникационного модуля, отделен съемной полкой. Возможно объединение телекоммуникационного модуля и отсека питания, что позволяет получить дополнительные 6U (250мм.) для установки 19” оборудования. При объединении отсеков необходимо установить комплект вертикальных юнитовых направляющих (ВН-2-Х) большей высоты.

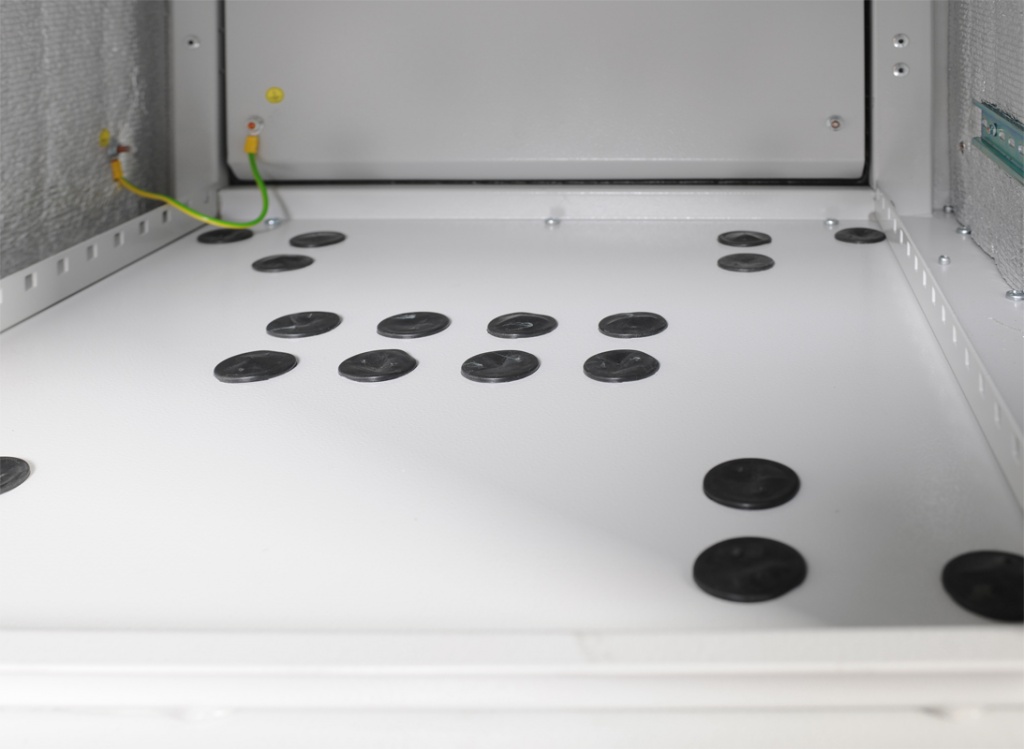

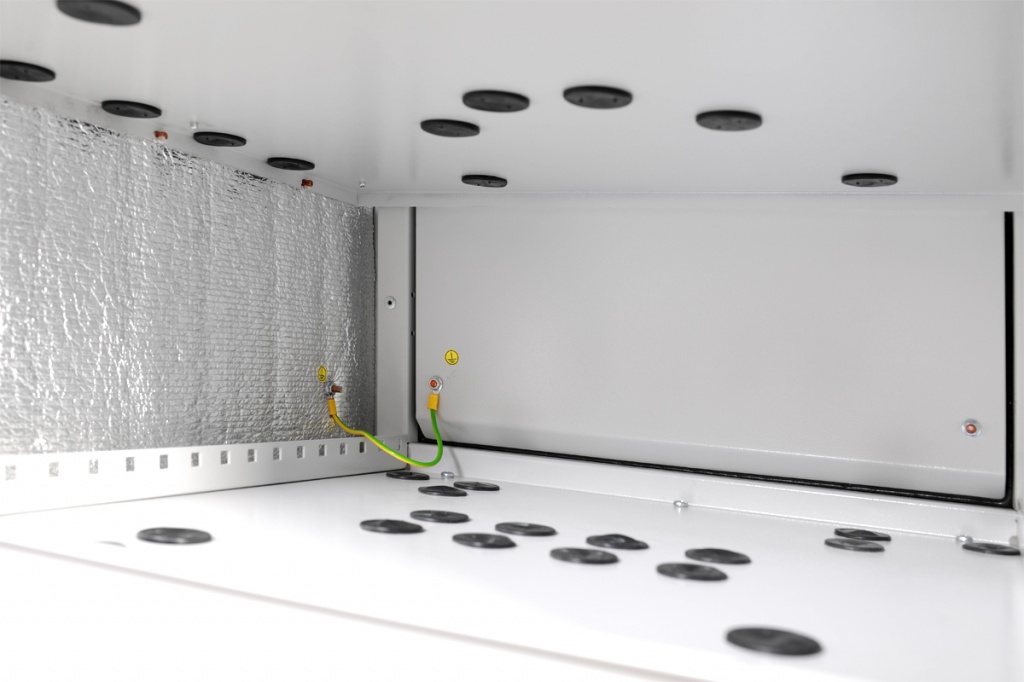

Удобный доступ между отсеками обеспечивают кабельные вводы. Элементы шкафа имеют заземление. Предусмотрен широкий ряд аксессуаров для установки и коммутации оборудования.

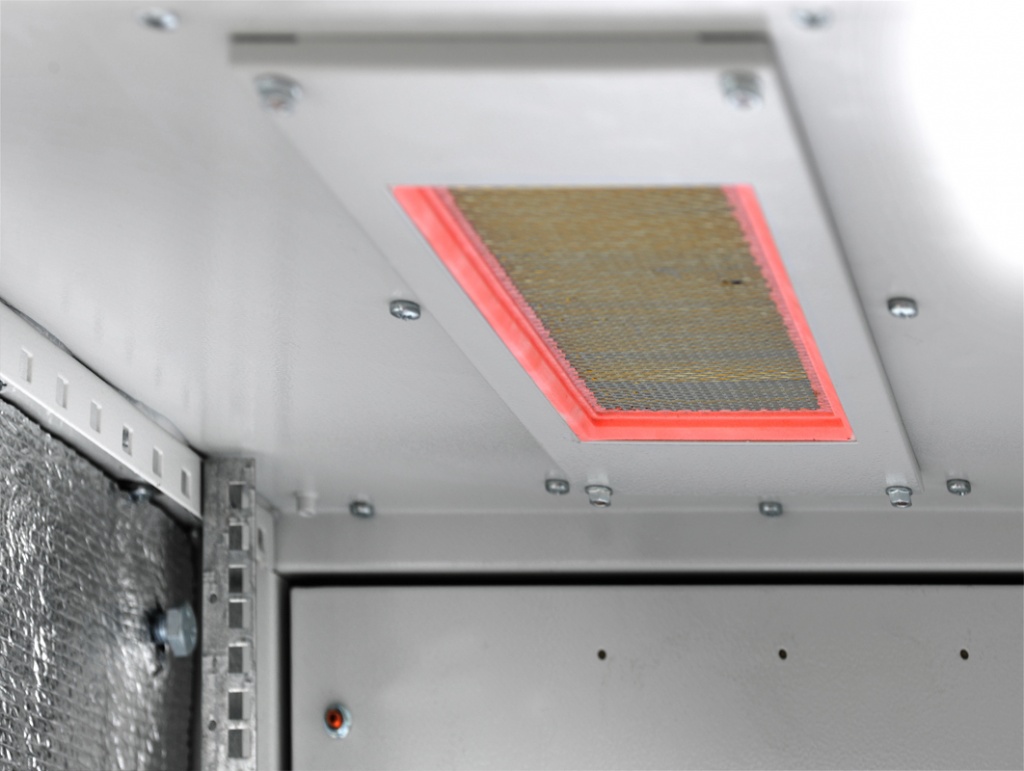

Для обеспечения автономной работы оборудования предусмотрена организация и контроль климата внутри шкафа. При малом тепловыделении возможна свободная конвекция, через отверстия с фильтрующими элементами в крыше и передней двери шкафа. Принудительные охлаждение и обогрев, предусматривают установку терморегулятора и вентиляторного модуля серии МВ-400-2. При активном тепловыделении оборудования возможна установка дополнительного вентилятора вместо фильтрующего элемента передней двери. Возможна организация кондиционирования в шкафах высотой: 18U, 21U, 24U.

Конструкция шкафов данной серии зависит от требований проекта, по спецификации заказчика возможно изготовление индивидуальной конфигурации на данных условиях.. Шкафы поставляются собранными на деревянных поддонах 100 мм.

Артикул изделия Наименование изделия, высота в U, (ширина*глубина, мм) Розница с НДС, руб.
ШТВ-1-12.7.6-43АА Шкаф уличный всепогодный напольный 12U (Ш700хГ600), две двери 1013,20
ШТВ-1-12.7.9-43АА Шкаф уличный всепогодный напольный 12U (Ш700хГ900), две двери 1146,65
ШТВ-1-18.7.6-43АА Шкаф уличный всепогодный напольный 18U (Ш700хГ600), две двери 1190,85
ШТВ-1-18.7.9-43АА Шкаф уличный всепогодный напольный 18U (Ш700хГ900), две двери 1341,30
ШТВ-1-24.7.6-43АА Шкаф уличный всепогодный напольный 24U (Ш700хГ600), две двери 1324,30
ШТВ-1-24.7.9-43АА Шкаф уличный всепогодный напольный 24U (Ш700хГ900), две двери 1495,15
ШТВ-1-30.7.6-43АА Шкаф уличный всепогодный напольный 30U (Ш700хГ600), две двери 1431,40
ШТВ-1-30.7.9-43АА Шкаф уличный всепогодный напольный 30U (Ш700хГ900), две двери 1624,35
ШТВ-1-36.7.6-43АА Шкаф уличный всепогодный напольный 36U (Ш700хГ600), две двери 1568,25
ШТВ-1-36.7.9-43АА Шкаф уличный всепогодный напольный 36U (Ш700хГ900), две двери 1770,55
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ЦМО
