Всепогодные напольные шкафы ШТВ-2

Напольный всепогодный шкаф предназначен для размещения автономно функционирующего активного и пассивного телекоммуникационного и электротехнического оборудования, обеспечивают защиту от воздействий окружающей среды и несанкционированного доступа. Уровень защиты IP54 -IP65.
Заказать товар Запросить скидку

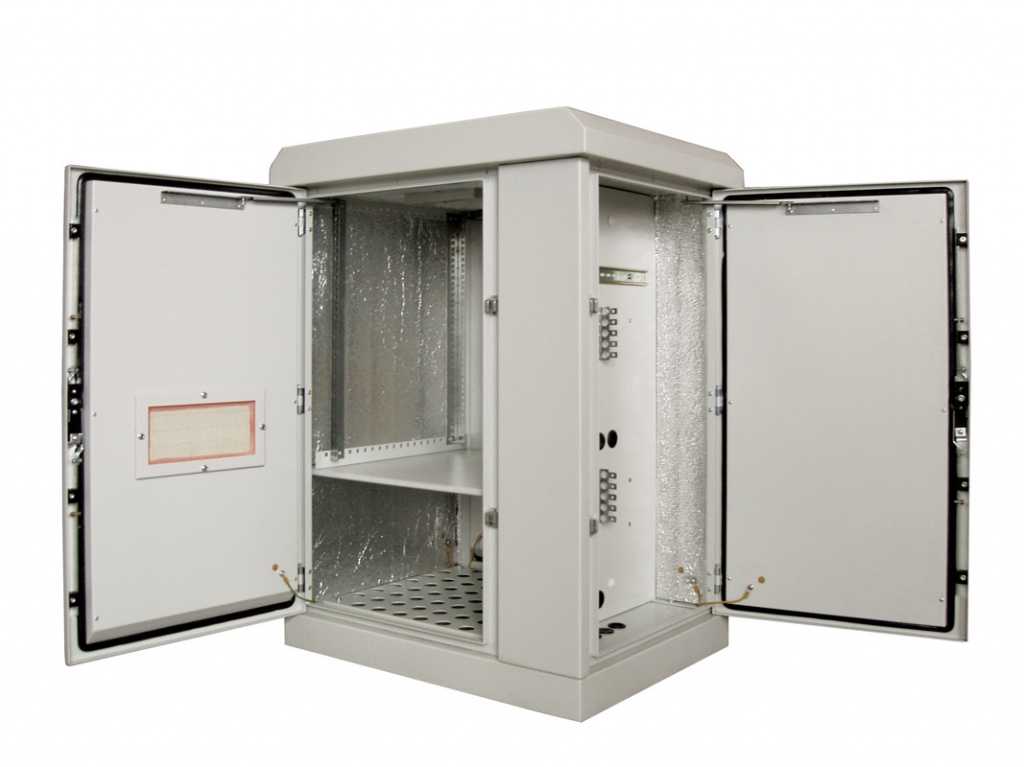

Корпус шкафа имеет металлическую конструкцию, внутри покрыт термоизоляционным материалом, разделен на три независимых отсека: телекоммуникационный, электротехнический и отсек питания. Отсеки разделены стенками с защищенными кабельными вводами. Верхняя часть корпуса подготовлена для установки вентиляторного модуля серии МВ-400-2, имеет фильтрующий элемент и транспортировочные рым-болты. Корпус комплектуется передней, боковой дверями и задней стенкой. Двери выполнены из стали 2мм, имеют пенорезиновый уплотнитель, заполнены теплоизоляционным материалом. Снабжены ограничителями, фиксируются ригельными замками. Передняя дверь имеет жалюзи и фильтрующий элемент, подготовлена для установки вентилятора серии МВ-400-2.

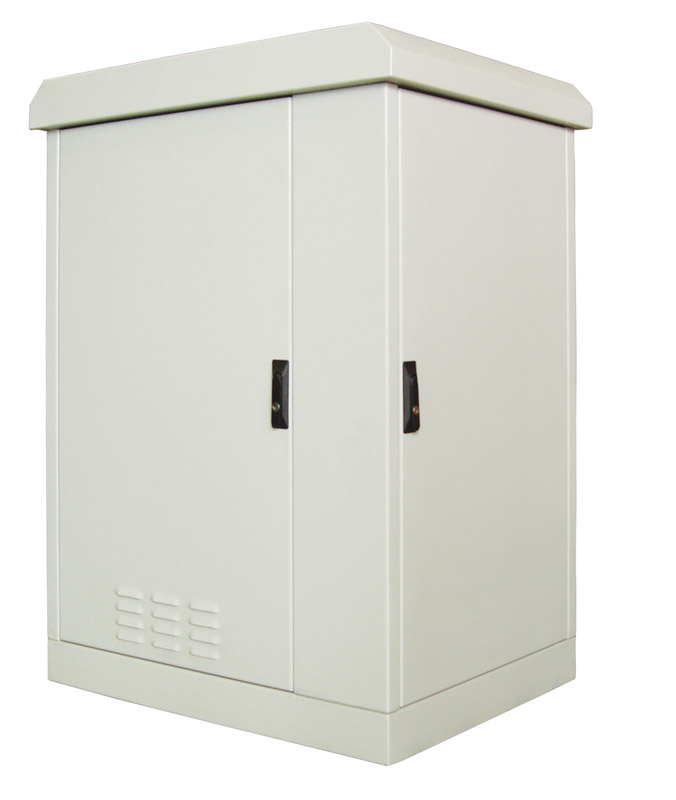

Крыша шкафа высотой 75мм., несъемная, имеет выступы по отношению к корпусу и незначительный уклон для предотвращения скапливания осадков.

Цоколь шкафа высотой 70мм., выполнен из стали, имеет сварную конструкцию, зафиксирован винтами к корпусу. Кабельные вводы защищены заглушками с уплотнителем. Предусмотрено крепление шкафа к подготовленному основанию анкерными болтами.

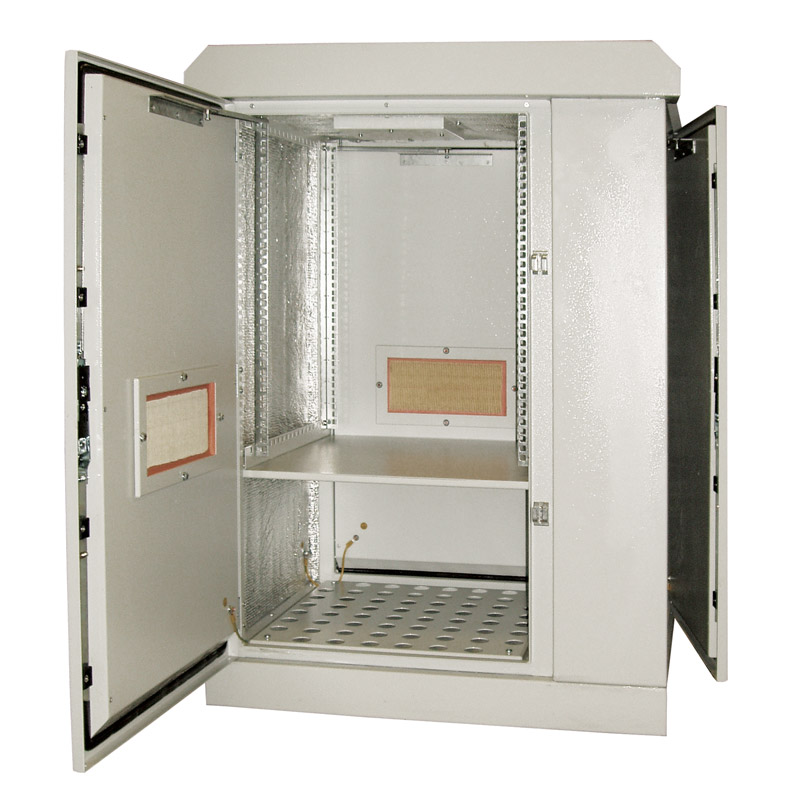

Модули имеют следующие особенности. Телекоммуникационный модуль стандартно комплектуется двумя парами вертикальных направляющих. Доступ к оборудованию предусмотрен с передней стороны шкафа, через дверь с пенорезиновым уплотнителем. Возможна организация доступа к оборудованию с двух сторон предусматривающая установку двери вместо задней стенки (по предварительному заказу на данных условиях).

Отсек питания расположен в нижней части телекоммуникационного модуля, отделен съемной полкой. Возможно объединение телекоммуникационного модуля и отсека питания, что позволяет получить дополнительные 6U (250мм.) для установки 19” оборудования. При объединении отсеков необходимо установить комплект вертикальных юнитовых направляющих (ВН-2-Х) большей высоты.

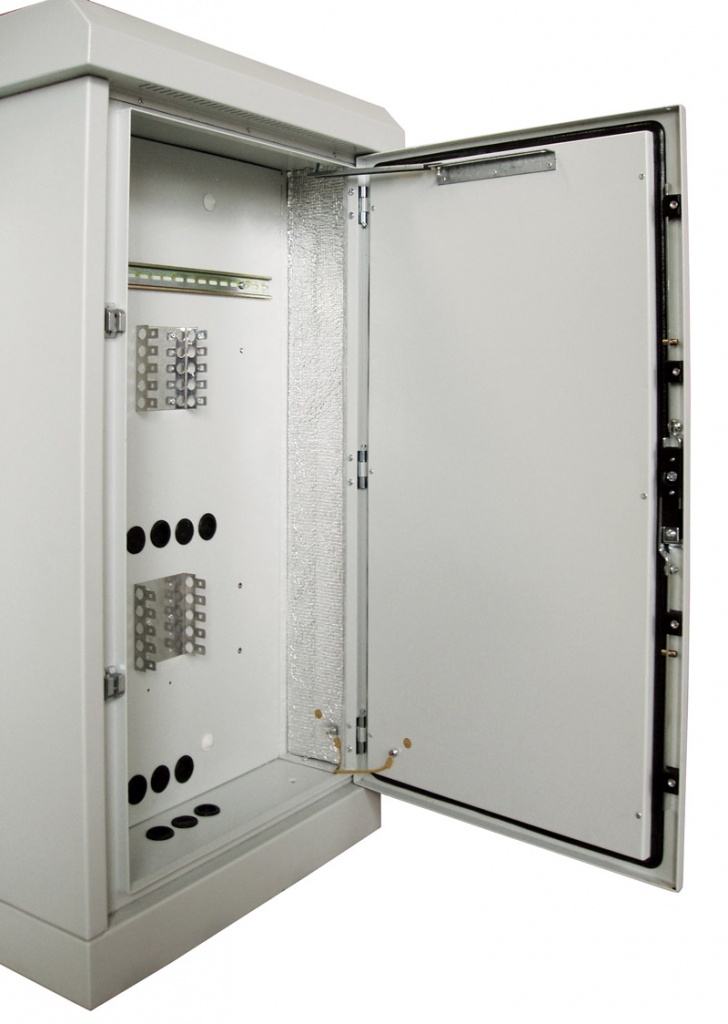

Электротехнический отсек расположен в боковой части шкафа, доступ к оборудованию возможен через дверь с пенорезиновым уплотнителем. Дверь фиксируются ригельным замком. Предусмотрено комплектование электротехнического отсека оцинкованной монтажной панелью серии ПМ-19-Х, кронштейнами для крепления плинтов типа Krona и другими элементами по предварительному заказу.

Удобный доступ между отсеками обеспечивают кабельные вводы. Элементы шкафа имеют заземление. Предусмотрен широкий ряд аксессуаров для установки и коммутации оборудования.
При объединении отсеков необходимо установить комплект вертикальных юнитовых направляющих (ВН-2-Х) большей высоты.

Для обеспечения автономной работы оборудования предусмотрена организация и контроль климата внутри шкафа. При малом тепловыделении возможна свободная конвекция, через отверстия с фильтрующими элементами в крыше и передней двери шкафа. Принудительные охлаждение и обогрев, предусматривают установку терморегулятора и вентиляторного модуля серии МВ-400-2. При активном тепловыделении оборудования возможна установка дополнительного вентилятора вместо фильтрующего элемента передней двери. Возможна организация кондиционирования в шкафах высотой: 18U, 21U, 24U.

Конструкция шкафов данной серии зависит от требований проекта, по спецификации заказчика возможно изготовление индивидуальной конфигурации на данных условиях. Шкафы поставляются собранными на деревянных поддонах.
Всепогодные напольные шкафы ШТВ-2
ШТВ-2-12.10.6-43А3 Шкаф уличный всепогодный напольный 12U (Ш1000хГ600) с электроотсеком, три двери 1443,60
ШТВ-2-12.10.9-43А3 Шкаф уличный всепогодный напольный 12U (Ш1000хГ900) с электроотсеком, три двери 1642,50
ШТВ-2-18.10.6-43А3 Шкаф уличный всепогодный напольный 18U (Ш1000хГ600) с электроотсеком, три двери 1717,20
ШТВ-2-18.10.9-43А3 Шкаф уличный всепогодный напольный 18U (Ш1000хГ900) с электроотсеком, три двери 1946,70
ШТВ-2-24.10.6-43А3 Шкаф уличный всепогодный напольный 24U (Ш1000хГ600) с электроотсеком, три двери 1920,60
ШТВ-2-24.10.9-43А3 Шкаф уличный всепогодный напольный 24U (Ш1000хГ900) с электроотсеком, три двери 2183,40
ШТВ-2-30.10.6-43А3 Шкаф уличный всепогодный напольный 30U (Ш1000хГ600) с электроотсеком, три двери 2090,70
ШТВ-2-30.10.9-43А3 Шкаф уличный всепогодный напольный 30U (Ш1000хГ900) с электроотсеком, три двери 2387,70
ШТВ-2-36.10.6-43А3 Шкаф уличный всепогодный напольный 36U (Ш1000хГ600) с электроотсеком, три двери 2286,90
ШТВ-2-36.10.9-43А3 Шкаф уличный всепогодный напольный 36U (Ш1000хГ900) с электроотсеком, три двери 2611,80

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ЦМО
