1. Введение: Почему промышленные маршрутизаторы должны выдерживать экстремальные условия
В эпоху промышленного интернета вещей (IIoT) в 2025 году промышленные маршрутизаторы стали центральными узлами умных фабрик, интеллектуальных городов и систем удаленного мониторинга. Они не только передают огромные объемы данных, но и обеспечивают мгновенный отклик, безопасное шифрование и функции самовосстановления.
Однако промышленные условия далеки от комфортных: температуры до +85 °C на металлургических заводах, −40 °C на полярных станциях, вибрации, сравнимые с экскаваторами, и электромагнитные «бури» от высоковольтных преобразователей. Если такие экстремальные условия не будут предварительно протестированы, последствия могут варьироваться от кратковременных сбоев сети до катастрофических срывов производственной цепочки. По оценкам, глобальные экономические потери от таких сбоев превышают $60 миллиардов ежегодно.
Согласно руководству Международной электротехнической комиссии (IEC) 2025 года, экологические нагрузки составляют 70 % причин отказов промышленных сетей. Тестирование надежности служит «огненной стеной», имитирующей реальные сценарии, выявляющей скрытые дефекты и повышающей среднее время наработки на отказ (MTBF) до более чем 200 000 часов.
Например, промышленный 5G‑маршрутизатор, установленный на морской нефтяной платформе, должен выдерживать коррозию от соляного тумана и удары до 10g. Отказ устройства парализует удаленную диагностику и может привести к многомиллионным убыткам. В конечном счете, такие испытания - это не просто проверка на соответствие, а ключевой элемент принципов Индустрии 4.0: бесперебойная связь, предиктивное обслуживание и устойчивое функционирование.
Настоящая статья, основанная на стандартах IEC 60068 и EN 50155, системно анализирует процессы температурного, вибрационного и ЭМС‑тестирования. Через подробные схемы, таблицы параметров и визуальные материалы она показывает, как снизить уровень отказов ниже 0,01 %, помогая инженерам, логистам и руководителям строить устойчивую сетевую инфраструктуру.
2. Отличия между промышленными и коммерческими маршрутизаторами
Разница между промышленными и коммерческими маршрутизаторами заключается не в скорости, а в живучести. Промышленный маршрутизатор - это как бронированный танк, а коммерческий - как семейный седан.
Коммерческие маршрутизаторы оптимизированы для контролируемых офисных или домашних условий, используют потребительские чипы и пластиковые корпуса - стоят примерно в три раза дешевле промышленных устройств - но их среднее время между отказам (MTBF) редко превышает 10 000 часов. Промышленные маршрутизаторы, напротив, используют компоненты военного класса, работают в диапазоне от −40 °C до +85 °C и оснащены резервными источниками питания и аппаратными межсетевыми экранами для работы в условиях высокой ЭМИ и запыленности.
Эти различия обусловлены «семью промышленными убийцами»: температурными колебаниями, механическими нагрузками, электромагнитным излучением, нестабильным питанием, влажностью, рисками безопасности и накоплением пыли.
Согласно отчету Gartner за 2025 год, промышленные устройства позволяют снизить совокупную стоимость владения (TCO) на 45 % за счет минимизации замен и простоев.
| Параметр | Коммерческий маршрутизатор | Промышленный маршрутизатор | Реальный эффект и тренды 2025 |
|---|---|---|---|
| Температурный диапазон | 0°C ~ 40°C | -40°C ~ +85°C (EN 50155 Certified) | Перегрев потребительских чипов >10%; промышленных <0.5%. 5G edge computing стимулирует расширение температурных диапазонов. |
| Защита корпуса | Пластик, IP20 | Алюминий/нержавеющая сталь, IP67 (MIL‑STD‑810) | Устойчивость к соляному туману, подходит для ветроэнергетических установок, расположенные в море или океане, на удалении от берега; тренд на IP68 в 2025 году. |
| Тип интерфейсов | RJ45 (обычный, незафиксированный) | M12/DB9 вибро‑ и влагозащищённые | Нулевая потеря соединения при вибрации 5g; поддержка TSN‑протоколов. |
| Схема питания | 5V, одиночное питание | 9–60V DC, резервирование / защита от импульсов (IEC 61000‑4‑5) | Устойчивость к импульсам ±2 кВ; восстановление <10 мс; тренд на ИИ‑оптимизацию питания. |
| Поддерживаемые протоколы | TCP/IP/HTTP | Modbus/TCP, PROFINET, OPC UA, TSN | Бесшовная интеграция со SCADA/ERP; поддержка 5G‑слайсинга. |
| Стандарты сертификации | Базовые FCC/CE | IEC 61850, EN 50155, MIL‑STD‑461G, E‑Mark | Сертификация для железнодорожной, оборонной и автомобильной отраслей; рост SIL 3 в 2025 году. |
| Срок службы / MTBF | 2–3 года (<10 000 ч) | 10–15 лет (>150 000 ч) | Снижение TCO на 40%, ROI предиктивного обслуживания >200%. |
| Стоимость и масштабируемость | Низкая начальная, немодульная | Высокая начальная, модульная (горячая замена) | Поддержка удалённых обновлений прошивки и апгрейда 5G‑модулей. |
На практике коммерческий маршрутизатор, работающий при 40 °C и высокой влажности, остается стабильным лишь 72 часа, тогда как промышленный продолжает функционировать месяцами.
3. Общая структура тестирования надежностиФреймворк тестирования надежности задает системную основу, которая сопровождает продукт от концепции до массового производства. Основываясь на ISO 26262 и IEC 61508 SIL, он следует многоуровневому подходу: превентивная проверка конструкции, ускоренный отбор прототипов и выборочный контроль серийного производства.
В 2025 году использование цифровых двойников (Digital Twins, DT) и прогнозных моделей на базе ИИ позволяет сократить длительность тестовых циклов на 20 % при сохранении охвата до 99,5 %. Основная задача - количественно оценить риски через метод FMEA и спрогнозировать срок службы оборудования с применением распределения Вейбулла и коэффициента ускорения (AF = 10–50).
| Уровень | Ключевые активности | Инструменты / стандарты (2025) | Выходные данные и KPI | Контроль рисков |
|---|---|---|---|---|
| Подготовка (1–2 недели) | Сопоставление требований, матрица рисков FMEA | DT‑симуляция, IEC 60068 | Протокол тестирования, матрица приоритетов | Отклонение <1 %, межкомандная проверка |
| Исполнение (4–6 недель) | Модульные тесты (температура / вибрация / ЭМС) | Климатическая камера, HALT | >10 ГБ сырых данных | Система DAQ с авто‑паузой |
| Анализ (1 неделя) | Статистическое моделирование, прогноз срока службы | Minitab / Simulink | Отчёт по надёжности (MTBF / Cpk > 1.33) | Доверие >95 % |
| Оптимизация (2–4 недели) | Итерации конструкции, повторные тесты | AI‑оптимизация, FEA | Улучшенная конструкция, подготовка CE/UL | ≤2 итерации на цикл |
| Интеграция (постоянно) | Системные тесты, полевые симуляции | Edge AI, тестирование 5G‑слайсинга | Руководство по внедрению, предиктивная модель | Нулевая терпимость к критическим отказам |
Компании, использующие такие фреймворки (Envitest Lab 2025), достигли уровня отказов 0,005 %.
4. Тестирование при высоких и низких температурах: проверка стабильности при температурных циклах
Этот «тепловой экзамен» имитирует механические нагрузки от температурных колебаний, чтобы подтвердить долговечность схем. IEC 60068‑2‑1:2025 Ed.7.0 подчеркивает точность холодовых испытаний в условиях с повышенной влажностью.
4.1 Цель тестирования
Оценить термическую стабильность, предотвратить растрескивание пайки, искажение сигналов или термическую усталость. Дополнительные цели:
- деградация пропускной способности <5 % при полной нагрузке (1 Gbps)
- восстановление <30 с
- MTBF > 200 000 ч
4.2 Условия температурных испытаний
| Тип испытания | Температурный диапазон / скорость изменения | Влажность | Имитация нагрузки | Стандарт | Применение |
|---|---|---|---|---|---|
| Низкотемпературное хранение | −40 °C → 25 °C (1 °C/мин) | 0–95 % RH | Нет | IEC 60068‑2‑1 | Холодные склады / уличные условия |
| Работа при высокой температуре | 25 °C → +85 °C (2 °C/мин) | 85 % RH при 70 °C | 100 % трафика + VPN | GB/T 2423.2 | Литейные цеха / моторные отсеки |
| Температурные циклы | −40 °C ↔ +85 °C (3 °C/мин) | Опционально соляной туман | Переключение 5G/4G + видео | IEC 60068‑2‑14 | Транспорт / смена дня и ночи |
| Влажностный шок | −20 °C → +85 °C при 95 % RH | 5 % соли | Прерывистая нагрузка | ISO 17025 | Морские платформы / химические заводы |
4.3 Процесс тестирования
Автоматизация через LabVIEW (Laboratory Virtual Instrument Engineering Workbench), общая длительность 96–240 часов:
- Базовый тест при 25 °C (пропускная способность, питание, ЭМИ‑база)
- Пошаговое изменение температуры ±10 °C каждые 4–8 часов
- 200–500 циклов при 3 °C/мин с ИК‑отслеживанием горячих точек
- Полный протокол каждые 50 циклов
- Пиковая выдержка 24–72 часа
- Восстановление после 4 часов естественного охлаждения
- Прогноз тепловой миграции на базе ИИ (новшество 2025)
- Pass: деградация <2 %
- Warning: <5 %, требуется оптимизация
- Fail: >5 % или функциональный сбой

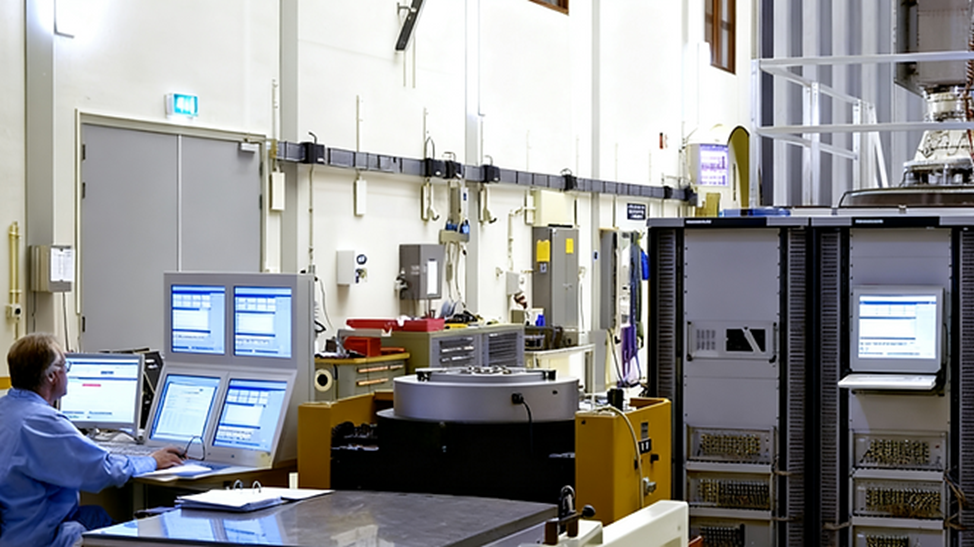

5. Вибрационные и ударные испытания: проверка прочности конструкции и надежности соединений
Эти тесты имитируют «механические бури», оценивая усталость пайки и долговечность разъемов. BS EN 60068‑2‑64:2025 подчеркивает многовекторную композитную вибрацию.
5.1 Цель тестирования- 99,9 % целостности контактов при вибрации 5–10g
- внутреннее смещение <0,1 мм
- рост MTBF на 30 %
| Тип теста | Диапазон частот | Ускорение / RMS | Длительность | Нагрузка | Стандарт |
|---|---|---|---|---|---|
| Синусоидальная вибрация | 5–500 Гц | 1–8g | 4–8 ч на ось | Полная нагрузка данных | IEC 60068‑2‑6 |
| Случайная вибрация | 10–2000 Гц | PSD 1–15 g²/Hz | 8–16 ч по всем осям | Видео + протокольный тест | BS EN 60068‑2‑64 |
| Удар | 15–100g, 6–11 мс | Полусинус | 18 ударов / 6 сторон | Полная нагрузка | IEC 60068‑2‑27 |
| Транспортная вибрация | 2–55 Гц | 0,5–2 мм | 2 ч на ось | В упаковке | ISO 16750‑3 |
5.3 Контрольные проверки
- Структурные: рентген/КТ, трещины пайки <5 мкм
- Соединения: импеданс <0,05 Ω, затухание <1 дБ
- Функциональные: BER до/после <10⁻⁹
- Старение: анализ кривой усталости S‑N
Наборы акселерометров фиксируют вибрационные нагрузки и позволяют точно настроить демпферы для снижения механического воздействия. Благодаря этому оборудование восстанавливает нормальную работу менее чем за 2 секунды после удара или вибрации.
6. Электромагнитная совместимость (ЭМС): устойчивость к невидимым электромагнитным воздействиям
ЭМС‑тестирование проверяет уровень электромагнитных излучений и устойчивость оборудования к внешним помехам. Согласно обновленному стандарту CISPR 32:2025, испытания теперь охватывают частоты до 6 ГГц, что особенно важно для устройств с поддержкой Wi‑Fi 6 и 5G.
6.1 Цели- Контроль излучений в пределах класса A
- Восстановление <500 мс
- Целостность данных >99,99 % при напряжённости поля 100 В/м
- Совместимость с 5G‑спектром и предотвращение междоменных помех
| Тип | Подтест / Диапазон | Метод / Уровень | Лимит | Стандарт |
|---|---|---|---|---|
| Излучение | Радиированное (30 МГц–6 ГГц), проводимое (150 кГц–30 МГц) | Антенна / LISN | - | CISPR 32 Ed.2.0 |
| Иммунитет | ESD ±8–15 кВ, EFT 4 кВ, Surge 2 кВ | Контакт / импульс | Восстановление <1 с | IEC 61000‑4‑2/4/5 |
| Полевая устойчивость | 80 МГц–6 ГГц, 3–20 В/м | 80 % AM | Без потери функций | IEC 61000‑4‑3 |
| Статика / переходные процессы | ±4 кВ контакт / 1 кВ линия‑земля | Разряд через связь | MTTR <100 мс | EN 50155 |
6.3 Обзор процедуры тестирования
- Калибровка 3‑метровой полубезэховой камеры
- Сканирование излучений по всему диапазону
- Постепенное введение помех с мониторингом CRC
- Анализ данных после воздействия и оптимизация спектра
- Генерация электромагнитных карт, оценка экранирования (>60 дБ ослабления)
- Длительность: 48–96 часов, часто выполняется TÜV.
В основе системы контроля лежит цикл PDCA, дополненный инструментами методология повышения качества и снижения дефектов Six Sigma:
- Plan: DOE‑эксперименты
- Do: роботизированное тестирование
- Check: SPC‑контрольные карты, Cp > 1.5
- Act: анализ первопричин (5Why)
8. Оценка результатов тестирования и содержание отчета
Система оценки по баллам (0–100):
- Pass: >90
- Условный Pass: 85–89
- Fail: <85
| Тип оценки | Пример порога | Фокус отчёта | План действий |
|---|---|---|---|
| Pass | — | Кривая Вейбулла, сводный дашборд | Сертификация за 1 неделю |
| Conditional | — | Тепловые карты, анализ чувствительности | Оптимизация, повторный тест через 2 недели |
| Fail | >5 % или отказ | 8D‑отчёт, симуляции | Переработка, закрытие за 4 недели |
Отчеты по тестированию включают KPI‑дашборды для отслеживания ключевых показателей, тепловые карты для визуализации проблемных зон, аналитические диаграммы («рыбья кость» и FTA) для поиска причин отказов, а также Монте‑Карло моделирование, позволяющее оценить риски и прогнозировать надёжность оборудования в различных условиях.
9. Практический кейс: типовой процесс верификации промышленных 4G/5G‑маршрутизаторовПромышленный 5G‑маршрутизатор PUSR (2025, с поддержкой TSN) прошел полный цикл тестирования надежности:
- Температурный диапазон: −40 °C до +85 °C + соляной туман
- 300 температурных циклов: стабильность пропускной способности 99,7 %
- Случайная вибрация 10g / 12 ч: ноль отказов портов
- ЭМС 20 В/м: целостность данных 100 %
Таблица этапов кейса
| Этап | Длительность | Веха | Результат |
|---|---|---|---|
| Подготовка | 2 недели | FMEA, создан цифровой двойник | Риск <5 % |
| Исполнение | 5 недель | Полный набор модульных тестов | Целостность данных >99,9 % |
| Анализ | 1 неделя | Прогноз срока службы | MTBF 180 000 ч |
| Оптимизация | 2 недели | Улучшение экранирования | Сертификация E‑Mark |
10. Заключение: надежность — жизненная линия промышленной связи
В условиях развития 5G и ИИ в 2025–2026 годах тестирование надtжности стало не просто проверкой оборудования, а полноценным инструментом прогнозирования и предотвращения отказов. Оно обеспечивает устойчивую работу без простоев, помогает снижать углеродный след и поддерживает стабильность глобальных цепочек поставок.
Чтобы добиться максимальной эффективности, предприятиям важно внедрять современные стандарты (например, IEC 60068‑2‑1 Ed.7.0), использовать цифровые двойники для моделирования и повышать возврат инвестиций за счет предиктивного обслуживания. Надежность становится ключевым фактором, который обеспечивает бесперебойную промышленную связь и устойчивое развитие индустрии.
